微波感应器
行业痛点破解
行业应用关键痛点
·强反射应用环境自激率高;
·存在探测盲区;
·探测区域覆盖面积小;
现有天线的短板分析
·柱状天线属于全向天线，其前后辐射波束几乎相同，因此存在较高的后瓣，在后瓣区域存在活动的人或物体时，容易导致误触发。
·柱状天线终端指向的极化方向电场微弱，辐射能量较低，几乎无探测能力，造成探测盲区的存在。
·在垂直探测应用中，由于柱状辐射源结构的微波探测模块存在辐射死区，在实际使用中的探测距离远小于相应辐射空间在该中心轴方向的最大尺寸，故探测距离远小于与其增益大小相匹配的探测距离。
·平面天线的极化方向参考地尺寸影响到后向能量的分布，非极化方向参考地尺寸影响波束形态，相对条件下影响到实际探测区域的形状及探测覆盖区域面积。平板微波天线寸的限制,不利于有所述平板微波天线的微波感应器于所述D灯板的安装，因而所述平微波天线的微波感应器难以在金属材质的所述LED灯板地发射微波。
对偶耦合极子天线
对偶耦合极子天线技术概述
通过耦合线馈电并抬高半波长金属导体使其呈中间馈电半分开形态的对称天线。



对偶耦合极子天线优势
·抗干扰能力强，稳定性高，密闭金属空间或铁皮房等恶劣应用场景不易产生自激。
·无探测盲区，以能够基于对偶的耦合方式形成目标辐射空间、避免形成探测盲区，有利提高有效的微波探测区域。

·波束角度大，微波感应器获得较大的探测范围，辐射空间趋于柱体形态的部分所对应的探测距离范围被增加。
·易于波束赋形，通过多组天线组合实现波束扩展与收缩，以适配不同的应用场景。
专利摘要示例1
·本发明提供─种微波多普勒探测模块及设备
其中所述微波多普勒探测模块包括一电磁反射面和与所述电磁反射面相间隔地被设置的至少一对对偶耦合极子，其中一对所述对偶耦合极子具有一第一馈电端和一第二馈电端并自两所述馈电端分别延伸有一第一辐射源极和一第二辐射源极，其中所述第一馈电端和所述第二馈电端相互靠近，并当所述第一辐射源极和所述第二辐射源极分别于所述第一馈电端和所述第二馈电端被同一激励信号馈源馈电时，所述第一辐射源极和所述第二辐射源极的电流与电位分布能够以所述第一馈电端和所述第二馈电端的连线的中点呈对偶分布状态而以对偶方式耦合，降低了对所述微波多普勒探测模块的尺寸要求，并能够避免形成探测死区。
专利摘要示例2
·本发明公开一种微波感应器
其中所述微波感应器适于被突出安装于一灯板并能够于所述灯板的一发光面对应的一目标探测空间探测物体活动，其中所述微波感应器包括一壳体和被设置于所述壳体的一天线模块、一信号处理单元以及一执行单元，其中当所述微波感应器被安装于所述灯板时，形成所述天线模块定向地于所述目标探测空间以对偶的耦合方式发射微波的状态，其中所述信号处理单元耦合于所述天线模块以能够对所述天线模块输出的一探测信号进行处理，其中所述执行单元耦合于所述信号处理单元以能够基于所述信号处理单元对所述探测信号的处理控制所述灯板的发光照明，从而实现所述微波感应器基于物体活动地控制所述灯板的发光照明。
对比分析

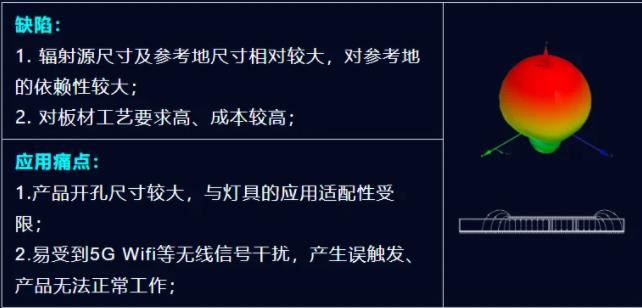

平面天线VS.对偶耦合极子天线

平面天线

偶耦合极子天线
